L’essai au bleu de méthylène, également appelé Valeur de Bleu de Sol (VBS), est un essai de laboratoire largement utilisé en géotechnique pour évaluer la quantité et l’activité des particules argileuses présentes dans un terrain. Il constitue un outil essentiel lors d’une étude de sol, car il permet de mieux comprendre le comportement d’un sous-sol face aux variations d’humidité.
Avant de construire une maison, un bâtiment industriel ou une infrastructure, il est indispensable de connaître précisément la nature du terrain. En effet, certains sols contiennent des argiles particulièrement sensibles à l’eau. Ces dernières peuvent gonfler lorsqu’elles absorbent de l’humidité puis se rétracter lors des périodes de sécheresse.
Par conséquent, ces variations de volume peuvent provoquer des fissures, des tassements différentiels ou encore des désordres structurels sur les constructions. C’est pourquoi les géotechniciens réalisent fréquemment un essai au bleu de méthylène afin d’identifier les sols argileux et d’évaluer leur niveau d’activité.
Qu’est-ce que l’essai au bleu de méthylène ?
L’essai au bleu de méthylène est une méthode normalisée qui mesure la capacité d’un sol à adsorber une solution de bleu de méthylène. Contrairement à une simple analyse visuelle, cet essai permet de quantifier précisément l’activité des argiles présentes dans le terrain.
Le principe repose sur une propriété spécifique des minéraux argileux. En effet, ces derniers possèdent une surface spécifique importante capable de fixer certaines molécules chimiques. Lorsque le laboratoire ajoute progressivement du bleu de méthylène dans une suspension de sol, les particules argileuses absorbent le colorant jusqu’à atteindre leur saturation.
Ainsi, plus un sol contient d’argiles actives :
- plus il adsorbe de bleu de méthylène ;
- plus la valeur VBS est élevée ;
- plus sa sensibilité à l’eau peut être importante.
Grâce à cette méthode, les ingénieurs géotechniciens peuvent mieux évaluer les risques liés aux sols argileux et adapter les solutions de fondation.
Pourquoi réaliser un essai au bleu de méthylène ?
L’essai VBS répond à plusieurs objectifs dans le cadre d’une étude géotechnique.
Tout d’abord, il permet d’identifier la présence d’argiles dans le terrain. Ensuite, il aide à déterminer leur niveau d’activité et leur sensibilité aux variations hydriques.
Plus concrètement, cet essai permet :
- d’évaluer la quantité de particules argileuses ;
- d’estimer l’activité des argiles ;
- de caractériser les sols fins ;
- d’apprécier la sensibilité du terrain à l’eau ;
- de compléter les analyses granulométriques ;
- d’interpréter les limites d’Atterberg ;
- d’aider au dimensionnement des fondations ;
- de classer les matériaux selon les référentiels géotechniques.
De plus, les résultats obtenus permettent d’anticiper certains risques géotechniques avant le démarrage des travaux.
Pourquoi les argiles représentent-elles un risque pour les constructions ?
Les argiles possèdent une caractéristique particulière : elles réagissent fortement aux variations de teneur en eau.
Pendant les périodes pluvieuses, certaines argiles absorbent l’humidité et augmentent de volume. À l’inverse, lors des périodes de sécheresse, elles perdent leur eau et se rétractent.
Ce phénomène de retrait-gonflement peut provoquer :
- des fissures sur les murs ;
- des déformations des dallages ;
- des mouvements des fondations ;
- des problèmes d’ouverture des portes et fenêtres ;
- des désordres structurels sur les bâtiments.
En France, le retrait-gonflement des argiles constitue l’une des principales causes de sinistres sur les maisons individuelles. C’est pourquoi l’identification des argiles actives représente une étape essentielle lors d’une étude de sol.
Norme applicable à l’essai VBS
Les laboratoires géotechniques réalisent généralement cet essai selon la norme NF P 94-068.
Cette norme définit :
- les conditions de préparation des échantillons ;
- le matériel nécessaire ;
- le protocole expérimental ;
- les calculs à effectuer ;
- les modalités de présentation des résultats.
Ainsi, le respect de cette méthodologie garantit la fiabilité et la reproductibilité des mesures obtenues.
Comment fonctionne l’essai au bleu de méthylène ?
Le bleu de méthylène est un colorant possédant une forte affinité avec les particules argileuses.
Lorsque le laboratoire ajoute progressivement la solution dans une suspension de sol :
- les molécules de bleu se fixent sur les argiles ;
- les particules continuent d’adsorber le colorant ;
- la saturation est atteinte lorsque toutes les surfaces disponibles sont occupées.
Le technicien mesure alors la quantité totale de bleu consommée.
Enfin, il utilise cette valeur pour calculer la Valeur de Bleu de Sol (VBS).
Préparation de l’échantillon
Avant l’essai, le laboratoire prépare soigneusement l’échantillon afin d’obtenir des résultats représentatifs.
Cette étape comprend généralement :
- le prélèvement du matériau sur le terrain ;
- le séchage éventuel ;
- le tamisage des fractions grossières ;
- la pesée de la masse à analyser ;
- la mise en suspension dans l’eau.
Une préparation rigoureuse est indispensable pour garantir la précision de l’essai.

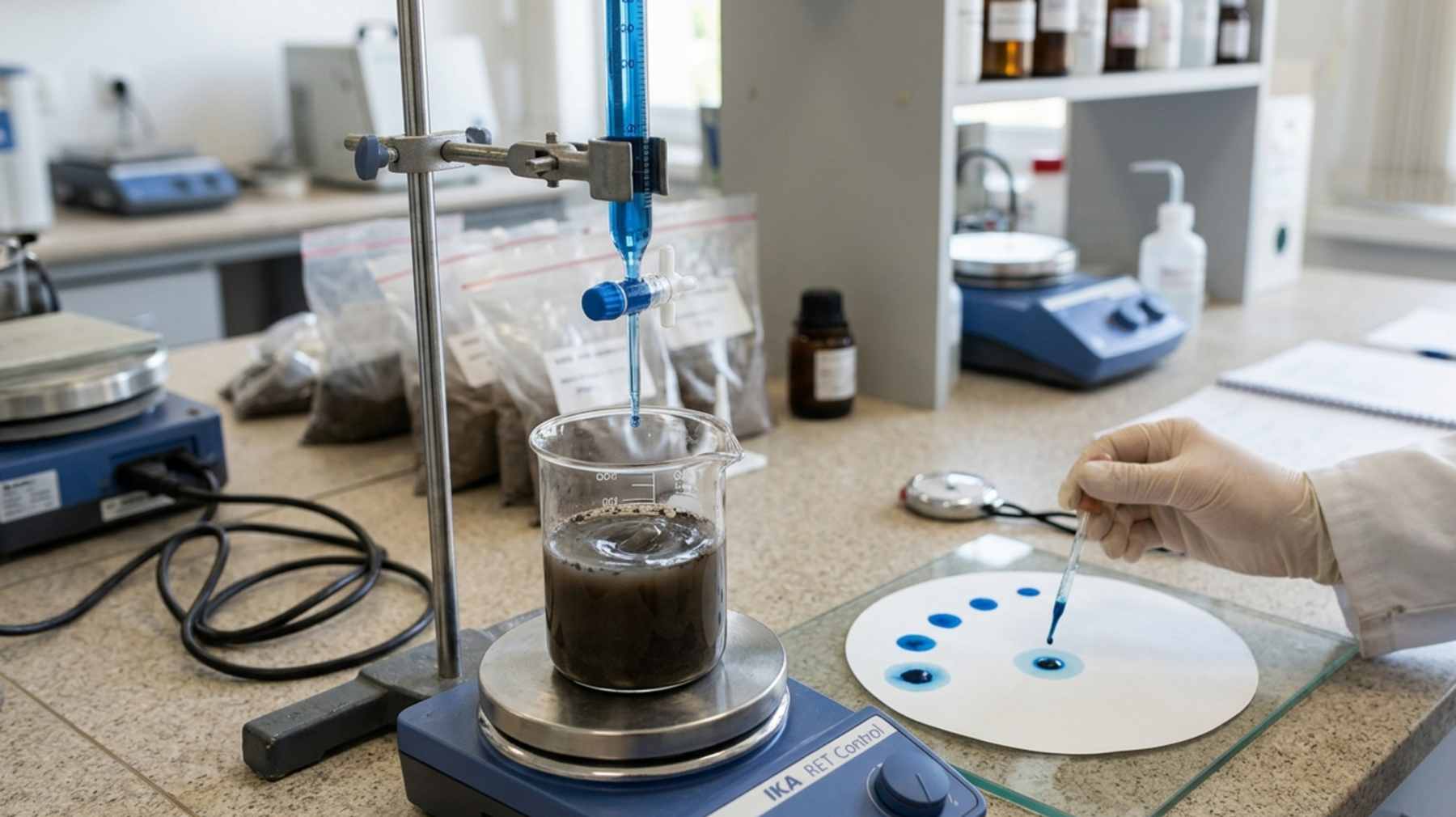

Déroulement de l’essai
Mise sous agitation
Le laboratoire place l’échantillon dans un bécher contenant de l’eau puis le maintient sous agitation continue.
Cette étape permet de disperser correctement les particules fines.
Ajouts successifs de bleu de méthylène
Le technicien ajoute progressivement des volumes connus de solution de bleu de méthylène.
Après chaque ajout, il laisse le mélange s’homogénéiser afin de favoriser l’adsorption du colorant.
Contrôle sur papier filtre
Une goutte de suspension est déposée sur un papier filtre.
Tant que les particules argileuses absorbent encore le bleu de méthylène, aucune auréole périphérique n’apparaît.
Détection du point de saturation
Lorsque toutes les surfaces argileuses sont saturées, un halo bleu clair apparaît autour de la tache principale.
Cette auréole marque la fin de l’essai.
Le laboratoire enregistre alors le volume total de solution consommé afin de calculer la VBS.
Qu’est-ce que la Valeur de Bleu de Sol (VBS) ?
La Valeur de Bleu de Sol correspond à la quantité de bleu de méthylène adsorbée par une masse donnée de matériau sec.
Elle constitue l’indicateur principal issu de l’essai.
La VBS permet notamment :
- d’évaluer la quantité d’argiles ;
- de mesurer leur activité ;
- de comparer différents sols ;
- d’anticiper leur comportement vis-à-vis de l’eau.
Plus la valeur obtenue est élevée, plus le terrain contient généralement des argiles actives.
Comment interpréter les résultats ?
Le géotechnicien interprète toujours les résultats en tenant compte du contexte géologique ainsi que des autres essais réalisés.
À titre indicatif :
| Valeur VBS | Niveau d’argilosité | Sensibilité potentielle |
|---|---|---|
| < 0,2 | Très faible | Très faible |
| 0,2 à 1,5 | Faible | Faible |
| 1,5 à 3 | Moyenne | Modérée |
| 3 à 6 | Élevée | Importante |
| > 6 | Très élevée | Forte |
Toutefois, il ne faut jamais interpréter la VBS seule. En effet, le géotechnicien doit également prendre en compte :
- la géologie locale ;
- la granulométrie ;
- les limites d’Atterberg ;
- les essais pénétrométriques ;
- les essais pressiométriques ;
- les observations de terrain.
Quels types d’argiles sont les plus actives ?
Toutes les argiles ne présentent pas le même comportement.
Certaines possèdent une forte capacité d’adsorption et un potentiel de gonflement important :
Montmorillonite
Cette argile est particulièrement active. Elle réagit fortement aux variations d’humidité et peut provoquer des mouvements significatifs du terrain.
Smectites
Les smectites présentent également une forte activité et un comportement proche de celui de la montmorillonite.
D’autres argiles sont généralement moins sensibles :
Illite
Elle possède une activité intermédiaire et un potentiel de gonflement plus limité.
Kaolinite
Cette argile présente généralement un comportement plus stable et une faible activité.
Quels essais complètent l’essai au bleu de méthylène ?
Les ingénieurs géotechniciens ne s’appuient jamais sur un seul essai pour caractériser un terrain.
Ainsi, ils complètent généralement la VBS avec :
- une analyse granulométrique ;
- les limites d’Atterberg ;
- un essai pénétrométrique ;
- un essai pressiométrique ;
- des analyses minéralogiques si nécessaire.
La combinaison de ces investigations permet d’obtenir une vision complète du comportement du sous-sol.
Applications de l’essai VBS
L’essai au bleu de méthylène intervient dans de nombreux domaines :
- les études géotechniques G1 et G2 ;
- la construction de maisons individuelles ;
- les bâtiments industriels ;
- les terrassements ;
- les voiries ;
- les infrastructures routières ;
- les ouvrages d’art ;
- le contrôle de matériaux.
Par ailleurs, il contribue à sécuriser les projets en identifiant les terrains susceptibles de présenter des risques liés aux argiles.
Limites de l’essai
Bien que très utile, l’essai au bleu de méthylène ne permet pas à lui seul de caractériser complètement un terrain.
Il ne mesure pas directement :
- la portance du sol ;
- les tassements ;
- la résistance mécanique ;
- la profondeur des couches géologiques ;
- le gonflement réel du terrain.
C’est pourquoi les géotechniciens l’intègrent toujours dans une démarche d’étude globale.
Pourquoi cet essai est-il important pour les fondations ?
Le comportement des fondations dépend directement des caractéristiques du sous-sol.
Lorsqu’un terrain contient des argiles actives, l’ingénieur peut recommander :
- des fondations plus profondes ;
- un ancrage sous la zone sensible ;
- des dispositions constructives adaptées ;
- une meilleure gestion des eaux pluviales ;
- certaines mesures de prévention spécifiques.
Grâce à ces recommandations, le maître d’ouvrage réduit considérablement les risques de désordres futurs.
L’expertise de notre bureau d’études géotechniques
Dans le cadre de nos missions géotechniques, nous réalisons l’essai au bleu de méthylène lorsque l’identification de la fraction argileuse du terrain est nécessaire.
Nos ingénieurs analysent systématiquement les résultats en les confrontant aux observations de terrain, aux sondages géotechniques et aux essais complémentaires réalisés sur le site.
Cette approche globale nous permet de fournir des recommandations fiables et adaptées aux spécificités de chaque projet.
À retenir
L’essai au bleu de méthylène constitue un outil incontournable pour identifier et caractériser les argiles présentes dans un terrain. Grâce à la Valeur de Bleu de Sol (VBS), les géotechniciens peuvent évaluer l’activité des argiles, mieux comprendre la sensibilité du sol à l’eau et adapter les fondations aux caractéristiques du sous-sol.
Associé aux autres essais géotechniques, il participe pleinement à la sécurisation des projets de construction et à la prévention des désordres liés aux mouvements de terrain.
FAQ sur l’essai au bleu de méthylène
Combien de temps dure un essai au bleu de méthylène ?
La durée varie généralement entre 30 minutes et 2 heures selon la nature du matériau étudié.
L’essai mesure-t-il directement le gonflement du sol ?
Non. Il mesure l’activité des argiles mais ne remplace pas un essai spécifique de gonflement.
Une valeur VBS élevée signifie-t-elle automatiquement un risque ?
Pas nécessairement. Le géotechnicien doit toujours interpréter le résultat avec l’ensemble des données géotechniques disponibles.
L’essai est-il obligatoire ?
Non. Toutefois, il est fréquemment prescrit lorsque des horizons argileux sont identifiés lors d’une étude de sol.
