Dans les projets de construction, la maîtrise du sol est une condition essentielle pour garantir la stabilité des ouvrages. Avant même de dimensionner une fondation ou une plateforme, il est indispensable de connaître le comportement du sol sous l’effet du compactage. C’est précisément l’objectif de l’essai Proctor, un test de référence en géotechnique permettant de déterminer les conditions optimales de compactage d’un matériau.
Cet essai, normalisé et largement utilisé en ingénierie civile, constitue une base incontournable pour les études de sol, les travaux de terrassement et la construction d’infrastructures. Il permet notamment d’éviter des désordres tels que les tassements, les fissurations ou les pertes de portance.
Qu’est-ce que l’essai Proctor ?
L’essai Proctor est un essai géotechnique normalisé qui permet de déterminer la relation entre la teneur en eau d’un sol et sa densité sèche après compactage.
Son objectif principal est d’identifier deux paramètres fondamentaux :
- la teneur en eau optimale (wopt),
- la densité sèche maximale (ρd max).
Ces deux valeurs correspondent au point où le sol atteint sa compacité maximale pour une énergie de compactage donnée.
Historiquement, cet essai a été développé dans les années 1930 par l’ingénieur Ralph Proctor pour répondre aux besoins croissants des travaux routiers et de terrassement.
Pourquoi réaliser un essai Proctor ?
L’essai Proctor est indispensable dans de nombreux contextes :
1. Garantir la stabilité des ouvrages
Un sol insuffisamment compacté peut entraîner des tassements différentiels ou une perte de portance. L’essai permet de définir les conditions optimales pour éviter ces risques.
2. Optimiser les travaux de terrassement
En déterminant la teneur en eau idéale, il permet d’ajuster les conditions de mise en œuvre sur chantier (arrosage ou séchage du sol).
3. Contrôler la qualité du compactage
Les résultats servent de référence pour vérifier que le compactage réalisé sur chantier atteint les performances attendues.
4. Dimensionner les structures
Les paramètres obtenus sont utilisés dans les calculs de fondations, de couches de forme et de chaussées.
Principe de l’essai Proctor
Le principe repose sur une observation simple :
la densité d’un sol dépend de sa teneur en eau et de l’énergie de compactage appliquée.
Étapes fondamentales :
- Préparer plusieurs échantillons du même sol avec des teneurs en eau différentes.
- Compacter chaque échantillon dans un moule normalisé.
- Mesurer la densité sèche obtenue.
- Tracer la courbe :
- densité sèche (axe Y),
- teneur en eau (axe X).
Cette courbe présente une forme caractéristique en cloche, avec :
- une phase de densification,
- un maximum,
- puis une diminution lorsque le sol devient trop humide.
Le sommet de la courbe correspond à l’optimum Proctor.
Les différents types d’essais Proctor
Il existe deux variantes principales, définies par l’énergie de compactage appliquée.
1. Essai Proctor normal
- Énergie de compactage faible
- Utilisé pour :
- remblais courants
- couches de forme
- Norme : NF P 94-093
Cet essai est adapté aux ouvrages peu sollicités.
2. Essai Proctor modifié
- Énergie de compactage plus élevée
- Utilisé pour :
- infrastructures routières
- plateformes industrielles
- Permet d’obtenir une densité plus élevée
La différence entre les deux essais réside principalement dans :
- la masse du pilon,
- la hauteur de chute,
- le nombre de couches compactées.
Normes et cadre réglementaire
L’essai Proctor est strictement encadré par des normes :
- NF P 94-093 : norme française de référence
- NF EN 13286-2 : norme européenne
- Normes internationales : ASTM D698, ASTM D1557
Ces normes définissent :
- le matériel utilisé,
- les dimensions du moule,
- le protocole d’essai,
- la présentation des résultats.

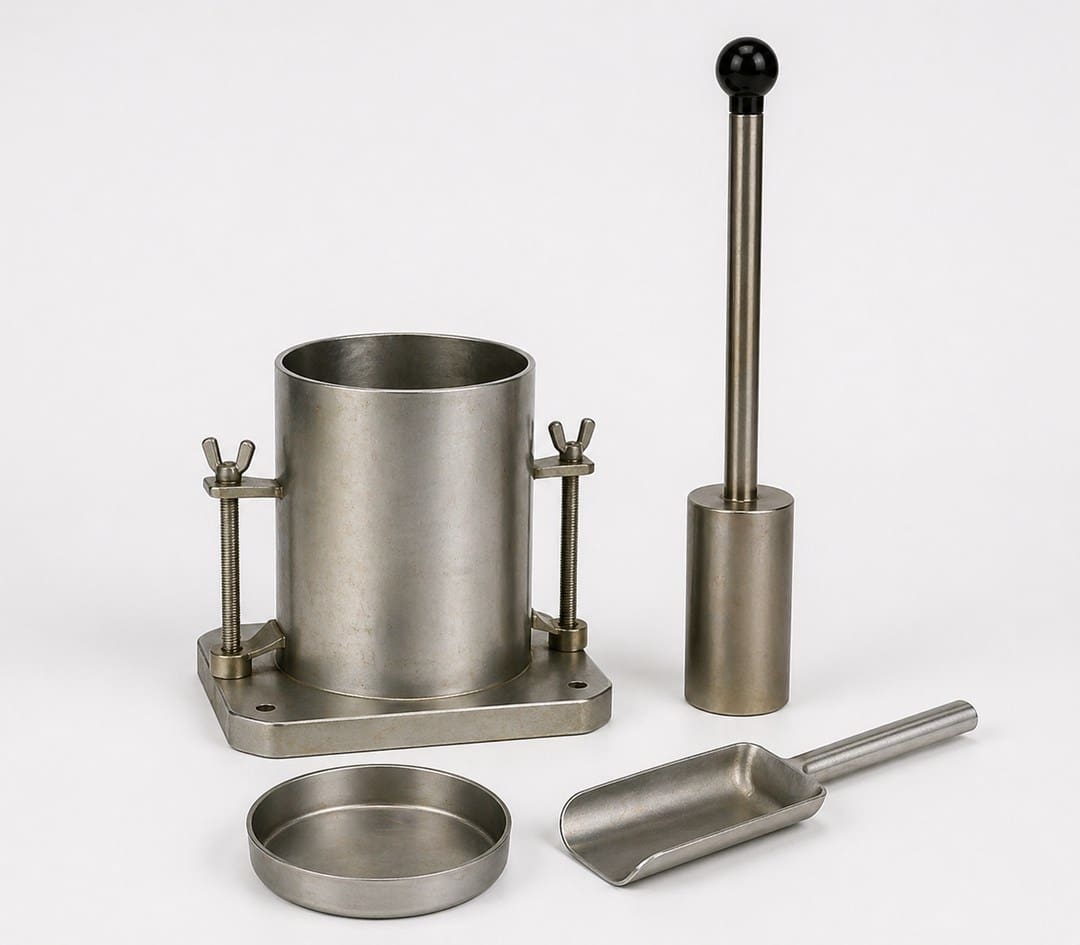

Matériel utilisé pour l’essai Proctor
Un essai Proctor nécessite un équipement spécifique :
- Moule cylindrique normalisé
- Pilon (manuel ou automatique)
- Balance de précision
- Étuve (pour déterminer la teneur en eau)
- Tamis
- Dispositif de compactage
Le respect des caractéristiques du matériel est essentiel pour garantir la reproductibilité des résultats.
Déroulement détaillé de l’essai
1. Préparation du sol
Le sol est :
- prélevé sur site,
- séché si nécessaire,
- tamisé pour éliminer les éléments grossiers.
2. Ajustement de la teneur en eau
Plusieurs échantillons sont préparés avec des taux d’humidité différents.
3. Compactage
Chaque échantillon est compacté :
- en plusieurs couches,
- avec un nombre de coups défini,
- à énergie constante.
4. Mesures
Après compactage :
- on mesure la masse volumique humide,
- puis la teneur en eau,
- pour en déduire la densité sèche.
5. Tracé de la courbe Proctor
Les résultats permettent de tracer la courbe caractéristique et d’identifier l’optimum.
Interprétation des résultats
Les résultats de l’essai Proctor sont présentés sous forme de courbe.
Paramètres clés :
1. Teneur en eau optimale (wopt)
C’est le taux d’humidité pour lequel la densité est maximale.
2. Densité sèche maximale (ρd max)
Elle représente la compacité maximale atteignable pour le sol.
Lecture de la courbe :
- À faible teneur en eau :
- le sol est trop sec,
- la compaction est difficile.
- À teneur optimale :
- les grains se réorganisent efficacement,
- la densité est maximale.
- À forte teneur en eau :
- l’eau occupe les vides,
- la densité diminue.
Facteurs influençant l’essai Proctor
Plusieurs paramètres influencent les résultats :
1. Nature du sol
- Sols granulaires : meilleure compaction
- Sols argileux : comportement plus complexe
2. Teneur en eau
Facteur déterminant du compactage.
3. Énergie de compactage
Plus elle est élevée, plus la densité obtenue est importante.
4. Granulométrie
Les sols bien gradués se compactent mieux.
Applications pratiques de l’essai Proctor
L’essai Proctor est utilisé dans de nombreux domaines :
1. Terrassement
Définition des conditions optimales de mise en œuvre des remblais.
2. Routes et infrastructures
Dimensionnement des couches de chaussée.
3. Fondations
Évaluation de la portance du sol compacté.
4. Plateformes industrielles
Contrôle de la stabilité des sols support.
Limites de l’essai Proctor
Malgré son importance, l’essai Proctor présente certaines limites :
- Réalisé en laboratoire → ne reflète pas toujours les conditions réelles
- Ne prend pas en compte :
- les conditions climatiques
- les vibrations réelles des engins
- Moins adapté aux sols très organiques ou très grossiers
Bonnes pratiques en bureau d’étude géotechnique
Pour garantir la fiabilité des résultats :
- Respect strict des normes
- Prélèvements représentatifs
- Multiplication des essais si nécessaire
- Croisement avec d’autres essais :
- CBR
- pénétromètre
- pressiomètre
L’essai Proctor dans une étude de sol complète
Dans une mission géotechnique, l’essai Proctor ne doit jamais être isolé.
Il s’intègre dans une démarche globale comprenant :
- reconnaissance du site,
- classification des sols,
- essais mécaniques,
- recommandations techniques.
Conclusion
L’essai Proctor est un outil fondamental en géotechnique pour maîtriser le compactage des sols. Il permet de déterminer avec précision les conditions optimales de mise en œuvre, garantissant la stabilité et la durabilité des ouvrages.
Pour un bureau d’étude de sol, il constitue une expertise clé, au cœur des problématiques de terrassement et de fondation. Sa bonne compréhension et son interprétation rigoureuse permettent d’optimiser les projets et de réduire significativement les risques techniques.
