Construire un mur de soutènement ne consiste pas simplement à couler du béton ou à empiler des blocs. Cette structure doit retenir parfois plusieurs tonnes de terre tout en résistant aux pressions exercées par le terrain, aux infiltrations d’eau et aux éventuels mouvements du sol.
Une erreur de conception peut rapidement entraîner des fissures, des déformations importantes, un glissement de terrain ou même l’effondrement partiel de l’ouvrage. Dans la majorité des cas, ces désordres trouvent leur origine dans une connaissance insuffisante du sous-sol.
L’étude de sol permet précisément d’identifier les caractéristiques géotechniques du terrain afin de concevoir un mur de soutènement adapté aux conditions réelles du site. Elle aide également à définir le type de soutènement à mettre en œuvre, le dimensionnement des fondations et les dispositifs de drainage nécessaires.
Avant de construire un mur de soutènement, il est donc fortement recommandé de réaliser une étude géotechnique afin de sécuriser le projet, de maîtriser les coûts et de garantir la stabilité de l’ouvrage sur le long terme.

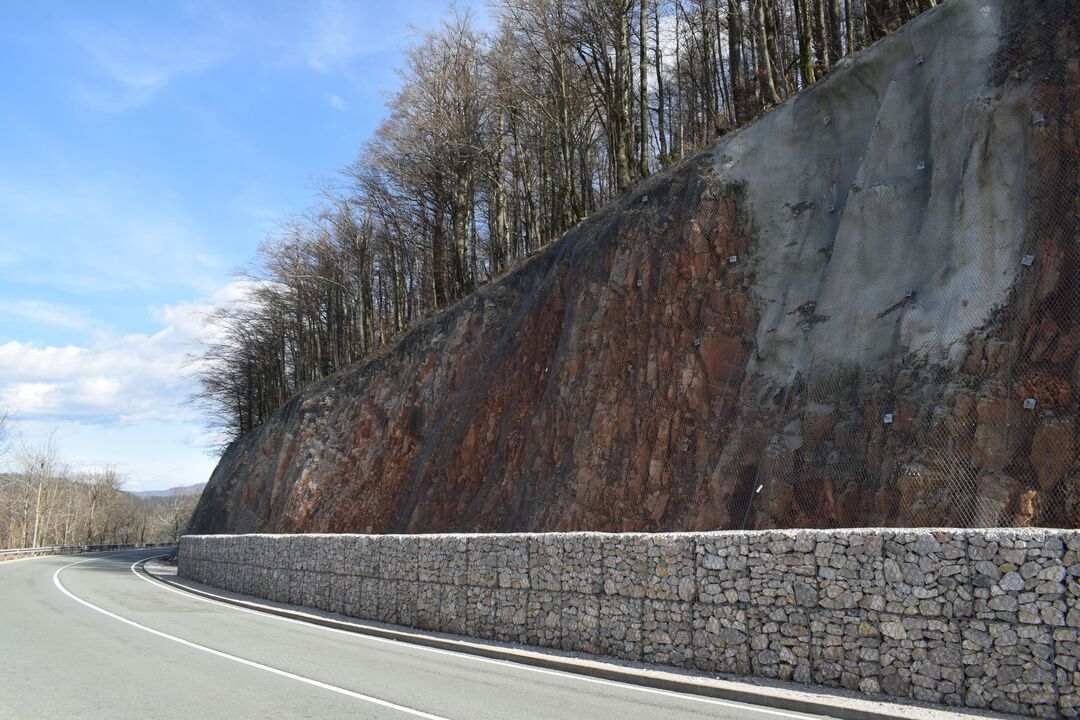

Qu’est-ce qu’un mur de soutènement ?
Un mur de soutènement est un ouvrage destiné à retenir les terres lorsqu’une différence de niveau existe entre deux parties d’un terrain.
Ces ouvrages sont particulièrement fréquents sur :
- les terrains en pente ;
- les accès de maison ;
- les plateformes de construction ;
- les aménagements extérieurs ;
- les projets nécessitant des terrassements importants ;
- les terrains présentant des dénivelés naturels.
Le mur doit résister de manière permanente aux efforts exercés par le terrain retenu. Il doit également supporter les effets liés à l’eau, aux charges de surface et aux éventuelles variations des caractéristiques du sol.
Par conséquent, la stabilité de l’ouvrage dépend directement de la qualité de sa conception et de la connaissance du terrain sur lequel il est construit.
Pourquoi réaliser une étude de sol avant de construire un mur de soutènement ?
Tous les terrains ne présentent pas les mêmes propriétés géotechniques.
Certains sols offrent une excellente portance tandis que d’autres sont plus sensibles aux mouvements de terrain, à la présence d’eau ou aux variations climatiques.
De plus, la présence d’argiles, de remblais ou de couches compressibles peut fortement influencer le comportement du futur soutènement.
L’étude géotechnique permet notamment de :
- caractériser la nature du sous-sol ;
- déterminer les propriétés mécaniques du terrain ;
- identifier les risques géotechniques ;
- évaluer les poussées exercées sur le mur ;
- définir des fondations adaptées ;
- prévoir les dispositifs de drainage nécessaires ;
- optimiser les choix techniques et économiques.
Ainsi, l’étude de sol constitue un véritable outil de prévention des risques et d’aide à la conception.
À partir de quelle hauteur une étude de sol est-elle recommandée ?
En pratique, il est fortement conseillé de réaliser une étude de sol dès qu’un mur de soutènement dépasse environ un mètre de hauteur.
Cependant, la hauteur n’est pas le seul critère à prendre en compte.
Une étude géotechnique devient particulièrement importante lorsque :
- le terrain présente une forte pente ;
- des bâtiments se trouvent à proximité ;
- le terrain est argileux ;
- des remblais sont présents ;
- des eaux de ruissellement circulent sur la parcelle ;
- le mur doit retenir un volume important de terre.
Plus le soutènement est haut, plus les pressions exercées par les terres augmentent. Par conséquent, le dimensionnement du mur doit impérativement reposer sur des données géotechniques fiables.
Quels sont les principaux risques sans étude de sol ?
L’absence d’étude géotechnique constitue l’une des principales causes de désordres observés sur les murs de soutènement.
Le glissement du mur
Lorsque la résistance du terrain est insuffisante, le mur peut progressivement se déplacer sous l’effet des poussées exercées par les terres.
Ce phénomène peut provoquer :
- une inclinaison de l’ouvrage ;
- des fissures ;
- des déformations visibles ;
- une perte de stabilité.
Le renversement du soutènement
Une mauvaise estimation des efforts exercés par le terrain peut également provoquer le basculement du mur.
Ce risque augmente particulièrement lorsque l’eau s’accumule derrière l’ouvrage.
Les tassements différentiels
Un terrain hétérogène ou compressible peut entraîner des mouvements sous les fondations.
Ces déplacements provoquent fréquemment :
- des fissures ;
- des désaffleurements ;
- des déformations structurelles.
Les infiltrations d’eau
L’eau constitue l’un des principaux facteurs de désordre sur les ouvrages de soutènement.
Sans drainage adapté, elle augmente considérablement les pressions exercées sur le mur et peut compromettre sa stabilité.
Les surcoûts de chantier
La découverte tardive d’un problème géotechnique peut entraîner :
- des modifications de plans ;
- des travaux de terrassement supplémentaires ;
- un renforcement des fondations ;
- des délais supplémentaires ;
- des coûts de construction plus importants.
Quels paramètres du sol influencent la stabilité d’un mur de soutènement ?
Le comportement du soutènement dépend directement des caractéristiques géotechniques du terrain.
La cohésion du sol
La cohésion représente la capacité naturelle du terrain à résister aux efforts de cisaillement.
Une faible cohésion nécessite généralement un dimensionnement plus important du soutènement.
L’angle de frottement interne
L’angle de frottement interne mesure la résistance des particules du sol au glissement.
Cette donnée influence directement :
- la poussée des terres ;
- la stabilité globale ;
- le choix du type de soutènement.
Le poids volumique du terrain
Le poids des matériaux retenus conditionne les efforts appliqués au mur.
Plus le terrain est lourd, plus les sollicitations augmentent.
La présence d’eau
L’eau modifie profondément le comportement mécanique des sols.
Elle peut :
- augmenter les poussées latérales ;
- diminuer certaines résistances ;
- favoriser les glissements ;
- générer des surpressions importantes.
C’est pourquoi l’étude géotechnique analyse également les conditions hydrogéologiques du terrain.
Quels essais sont réalisés lors d’une étude de sol pour un mur de soutènement ?
Le programme d’investigations dépend de la hauteur de l’ouvrage, de la complexité géologique du site et des caractéristiques du projet.
Les sondages géotechniques
Les sondages permettent d’identifier les différentes couches de terrain et leur profondeur.
Ils fournissent une première compréhension du contexte géologique.
L’essai pénétrométrique
L’essai pénétrométrique mesure la résistance du terrain à l’enfoncement.
Il permet notamment :
- d’identifier les couches faibles ;
- de détecter les hétérogénéités ;
- de mieux comprendre la structure du sous-sol.
L’essai pressiométrique
L’essai pressiométrique permet d’évaluer :
- la déformabilité des sols ;
- leur résistance ;
- leur comportement sous chargement.
Ces données sont particulièrement utiles pour le dimensionnement géotechnique du soutènement.
Les analyses de laboratoire
Des prélèvements peuvent également être analysés afin de déterminer :
- la granulométrie ;
- les limites d’Atterberg ;
- la teneur en eau ;
- les caractéristiques de cisaillement.
L’ensemble de ces investigations permet de construire un modèle géotechnique fiable du terrain.
Tableau récapitulatif : pourquoi l’étude de sol est-elle indispensable ?
| Élément étudié | Pourquoi est-il important ? | Risques en l’absence d’étude |
|---|---|---|
| Nature du sol | Détermine le comportement du terrain | Fondations inadaptées |
| Portance du terrain | Permet de dimensionner l’ouvrage | Tassements et fissures |
| Présence d’eau | Influence les pressions exercées sur le mur | Renversement et infiltrations |
| Pente du terrain | Conditionne la stabilité globale | Glissement de terrain |
| Présence de remblais | Détermine la qualité du support | Affaissements localisés |
| Paramètres mécaniques | Permettent les calculs géotechniques | Sous-dimensionnement du soutènement |
Quelle étude géotechnique faut-il réaliser ?
Les missions géotechniques sont définies par la norme NF P 94-500.
Pour un mur de soutènement, la mission G2 constitue généralement l’étude de référence.
La mission G2 AVP
Cette phase permet :
- d’analyser le contexte géologique ;
- d’identifier les premières contraintes ;
- de proposer des solutions de principe ;
- de définir le programme d’investigations.
La mission G2 PRO
Cette phase approfondit l’analyse géotechnique.
Elle permet notamment de déterminer :
- les paramètres de calcul ;
- les caractéristiques mécaniques du terrain ;
- le niveau de la nappe phréatique ;
- les recommandations de conception.
Ces données servent ensuite au dimensionnement définitif du mur de soutènement.
La mission G3
Pour certains projets, une mission de suivi géotechnique peut également accompagner l’exécution des travaux afin de vérifier la conformité des hypothèses retenues.
Quel type de soutènement choisir selon le terrain ?
L’étude de sol aide également à sélectionner la solution la plus adaptée.
Le mur en béton armé
Cette solution convient particulièrement aux ouvrages définitifs présentant des différences de niveau modérées.
La paroi berlinoise
Cette technique est fréquemment utilisée :
- pour les fouilles ;
- pour les sous-sols ;
- pour certains soutènements provisoires ou définitifs.
Le rideau de palplanches
Cette solution est particulièrement adaptée :
- aux terrains meubles ;
- aux zones alluviales ;
- aux environnements présentant des contraintes hydrauliques.
Le sol cloué
Le clouage permet de stabiliser certains talus lorsque les conditions géotechniques le permettent.
Le choix de la solution dépend toujours des caractéristiques du terrain et des contraintes du projet.
Pourquoi le drainage est-il indispensable ?
De nombreux désordres observés sur les murs de soutènement proviennent d’une mauvaise gestion de l’eau.
En effet, l’eau augmente fortement les pressions appliquées derrière le mur.
Par conséquent, l’étude géotechnique détermine souvent la nécessité de prévoir :
- des drains ;
- des barbacanes ;
- des dispositifs de collecte ;
- une gestion adaptée des eaux pluviales.
Un drainage correctement conçu améliore considérablement la pérennité de l’ouvrage.
Exemple concret rencontré sur le terrain
Lors d’une étude réalisée sur un terrain en pente destiné à accueillir une maison individuelle, nos ingénieurs ont identifié une couche de remblais reposant sur des argiles sensibles aux variations d’humidité.
Le propriétaire envisageait initialement un mur de soutènement en béton armé d’environ deux mètres de hauteur.
Les investigations géotechniques ont toutefois mis en évidence un risque de glissement localisé ainsi qu’une accumulation potentielle des eaux de ruissellement derrière le futur mur.
Grâce aux résultats de l’étude de sol, le projet a été adapté afin d’intégrer :
- un drainage renforcé ;
- une profondeur de fondation plus importante ;
- un dimensionnement compatible avec les caractéristiques réelles du terrain.
Cette adaptation a permis de sécuriser durablement l’ouvrage et d’éviter des travaux correctifs potentiellement très coûteux.
Les erreurs les plus fréquentes lors de la construction d’un mur de soutènement
Les désordres observés sur les soutènements résultent souvent des mêmes erreurs :
- absence d’étude géotechnique ;
- mauvaise estimation des poussées des terres ;
- drainage insuffisant ;
- fondations inadaptées ;
- sous-estimation des effets de l’eau ;
- choix d’un type de soutènement non adapté au terrain ;
- mauvaise gestion des eaux pluviales ;
- prise en compte insuffisante de la pente du site.
Dans certains cas, le coût des réparations dépasse largement celui d’une étude de sol réalisée en amont du projet.
Combien coûte une étude de sol pour un mur de soutènement ?
Le prix dépend de plusieurs critères :
- hauteur de l’ouvrage ;
- accessibilité du terrain ;
- nombre de sondages ;
- contexte géologique ;
- complexité du projet.
Pour un projet de maison individuelle nécessitant un mur de soutènement, le coût d’une étude géotechnique se situe généralement entre 1 500 € et 4 000 €.
Ce montant reste limité au regard des risques évités et du coût potentiel des réparations.
À retenir
Un mur de soutènement est un ouvrage soumis à des contraintes importantes. Sa stabilité dépend directement des caractéristiques géotechniques du terrain, de la présence éventuelle d’eau et de la qualité de sa conception.
L’étude de sol permet de :
- caractériser précisément le sous-sol ;
- évaluer les poussées exercées par les terres ;
- définir des fondations adaptées ;
- concevoir un système de drainage efficace ;
- prévenir les risques de glissement et de déformation ;
- optimiser les choix techniques et financiers.
Réalisée dès la phase de conception, l’étude géotechnique constitue un investissement essentiel pour sécuriser durablement un mur de soutènement et limiter les risques de désordres futurs.
FAQ
Une étude de sol est-elle obligatoire pour un mur de soutènement ?
Elle n’est pas systématiquement obligatoire. Toutefois, elle est fortement recommandée dès qu’un mur retient un volume important de terre ou présente une hauteur significative.
Peut-on construire un mur de soutènement sans étude géotechnique ?
Techniquement oui. Cependant, cette situation augmente fortement les risques de désordres et de surcoûts.
Quel est le principal risque sans étude de sol ?
Le principal risque est la mauvaise estimation des poussées exercées par les terres, pouvant entraîner un glissement ou une déformation de l’ouvrage.
Une étude de sol permet-elle de réduire le coût du projet ?
Oui. Elle permet souvent d’optimiser le dimensionnement du soutènement et d’éviter des travaux de reprise beaucoup plus coûteux.
Pourquoi l’eau est-elle aussi importante ?
L’eau augmente les pressions exercées sur le mur et modifie le comportement du terrain. Une gestion adaptée du drainage constitue donc un élément essentiel de la stabilité de l’ouvrage.
